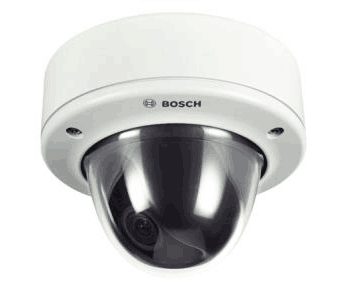

博世BOSCH VDN-5085-V311 防暴彩色超高清晰度高動態半球攝像機
產品編號：VDN-5085-V311
產品價格：￥
產品簡介：博世BOSCH VDN-5085-V311 防暴彩色超高清晰度高動態半球攝像機
博世BOSCH VDN-5085-V311 防暴彩色超高清晰度高動態半球攝像機
| 型號 | 額定電壓 , 額定頻率 |
| VDN-5085-V311，VDN-5085-V911，VDN-5085-VA11 | 12 VDC / 24 VAC , 50 Hz |
| VDN-5085-V321，VDN-5085-V921，VDN-5085-VA21 | 12 VDC / 24 VAC , 60 Hz |
| 功耗 | 360 mA (12 VDC)，700 mA（加熱器開啟） 330 mA (24 VAC)，650 mA（加熱器開啟） |
| 圖像感應器 | 960H，1/3" DS CCD，感應器清晰度 720 電視線，寬動態范圍，雙快門 |
| 系統 | PAL 或 NTSC |
| 總像素?cái)?shù)（水平 x 垂直） | 1020 x 596 (PAL) 1020 x 508 (NTSC) |
| 有效像素（水平 x 垂直） | 976 x 582 (PAL) 976 x 494 (NTSC) |
| 靈敏度鏡頭 2.8 至 10.5 毫米（3200K，場景反射率 89%，發射率 68%，F(xiàn)1.2)” | |
| 全視頻 (100 IRE) | 有效畫面 (50 IRE) , 有效畫面 (30 IRE) |
| 彩色 | 0.7 lx (0.0651 fc) , 0.13 lx (0.0121 fc) , 0.06 lx (0.00558 fc) |
| 彩色+ 10 倍靈敏度提升 | 0.07 lx (0.00651 fc) , 0.013 lx (0.00121 fc) , 0.006 lx (0.000558 fc) |
| 黑白 | 0.3 lx (0.0279 fc) , 0.06 lx (0.00558 fc) , 0.03 lx (0.00279 fc) |
| 黑白 10 倍靈敏度提升 | 0.03 lx (0.00279 fc) , 0.006 lx (0.000558 fc) , 0.003 lx (0.000279 fc) |
| 靈敏度鏡頭 9 至 22 毫米（3200K，場景反射率 89%，發射率 68%，F(xiàn)1.4)” | |
| 全視頻 (100 IRE) | 有效畫面 (50 IRE) , 有效畫面 (30 IRE) |
| 彩色 | 1 lx (0.0930 fc) , 0.17 lx (0.0158 fc) , 0.08 lx (0.00744 fc) |
| 彩色+ 10 倍靈敏度提升 | 0.1 lx (0.00930 fc) , 0.017 lx (0.00158 fc) , 0.008 lx (0.000744 fc) |
| 黑白 | 0.4 lx (0.0372 fc) , 0.08 lx (0.00744 fc) , 0.04 lx (0.00372 fc) |
| 黑白 10 倍靈敏度提升 | 0.04 lx (0.00372 fc) , 0.008 lx (0.000744 fc) , 0.004 lx (0.000372 fc) |
| 靈敏度鏡頭 18 至 50 毫米（3200K，場景反射率 89%，發射率 68%，F(xiàn)1.5)” | |
| 全視頻 (100 IRE) | 有效畫面 (50 IRE) , 有效畫面 (30 IRE) |
| 彩色 | 1.1 lx (0.102 fc) , 0.2 lx (0.0186 fc) , 0.09 lx (0.00836 fc) |
| 彩色+ 10 倍靈敏度提升 | 0.11 lx (0.0102 fc) , 0.02 lx (0.00186 fc) , 0.009 lx (0.000836 fc) |
| 黑白 | 0.5 lx (0.0465 fc) , 0.09 lx (0.00836 fc) , 0.05 lx (0.00465 fc) |
| 黑白 10 倍靈敏度提升 | 0.05 lx (0.00465 fc) , 0.009 lx (0.000836 fc) , 0.005 lx (0.000465 fc) |
| 信噪比 | >54 dB |
| 視頻輸出 | 復合視頻，1 Vpp，75 歐姆 |
| 同步 | 內部，線路鎖定 |
| 快門 | 自動（1/50 [1/60] 至 1/100000）可選，固定，無頻閃，缺省 |
| 靈敏度提升 | 可調范圍：關閉至 10x |
| 日/夜 | 彩色、黑白、自動 |
| 動態引擎 | XF 超動態、HDR、智能背光補償 |
| 動態范圍 | 94 dB (WDR) |
| 動態降噪 | 2D降噪、3D降噪 |
| AGC | 可以選擇打開或關閉 AGC (0 – 40 dB) |
| 智能背光補償 | 開/關 |
| 白色峰值抑制 | 開/關 |
| 白平衡 | ATW室內、ATW室外、ATW hold和手動 |
| 對比度增強 | 低、中、高 |
| 清晰度 | 可以選擇清晰度增強級別 |
| 報警輸出 | 視頻移動偵測或 Bilinx |
| 電纜補償 | 無外部放大器時最長 1000 米（3000 英尺）同軸電纜（結合 Bilinx 同軸電纜通信自動進行設置） |
| 攝像機ID | 17 個字符的可編輯字符串，位置可選 |
| 測試方式生成器 | 顏色條、光柵、脈沖、交叉脈沖、交叉排線 |
| 模式 | 6 種預設編程模式 |
| 遠程控制 | Bilinx 同軸電纜雙向通信 |
| 視頻移動探測 | 4 個區域、完全可編程 |
| 隱私遮擋 | 15 個獨立區域，完全可編程 |
| E-Zoom | 高達 16x |
| 數字圖像穩定器 | 開/關 |
| 控制 | 通過軟鍵操作的屏顯菜單 |
| 屏顯語言 | 英語、法語、德語、西班牙語、葡萄牙語、簡體中文、俄語 |
| 變焦 | 手動變焦和焦距調節 |
| 光圈控制 | 自動光圈控制 |
| 視角 | |
| 2.8 至 10.5 毫米 | 廣角 101.8 x 73.7o（水平 x 垂直） |
|
長焦 27.4o x 20.6o（水平 x 垂直） |
| 9 至 22 毫米 | 廣角：32.1o x 23.3o（水平 x 垂直） |
| 長焦：13.1o x 9.8o（水平 x 垂直） | |
| 18 至 50 毫米 | 廣角：14.6o x 10.9o（水平 x 垂直） |
| 長焦：5.6o x 4.2o（水平 x 垂直） | |
| 尺寸 | 參見示圖 |
| 重量 | 750 克（1.65 磅） |
| 安裝 | 使用三 (3) 顆螺絲齊平安裝在 4S 電氣盒的空心表面上 |
| 彩色 | 白色 (RAL9010) 裝飾環，黑色內襯 |
| 調節范圍 | 360o 旋轉，90o 俯仰，±90o 方位角 |
| 球型罩 | 透明聚碳酸酯有機玻璃，采用 UV 防刮擦保護涂層 |
| 裝飾環 | 鋁 |
| 默認操作溫度（關閉加熱器） | -30oC 至 +55oC（-22oF 至 +131oF） |
| 工作溫度（打開加熱器） | -50 oC 至 +55 oC（-58 oF 至 +131 oF） |
| 存儲溫度 | -55 oC 至 +70 oC（-67 oF 至 +158 oF） |
| 工作濕度 | 相對濕度：5% 至 93% |
| 存儲濕度 | 可達 98% 相對濕度 |
| 撞擊防護 | 通過 IEC 60068-2-75 測試，Eh, 50 J； |
| EN 50102，超過 IK10 | |
| 防水/防塵 | IP66和 NEMA 4X 類型 |
FLEXIDOME 5000 攝像機幾乎是所有室內或室外監控應用
場合的絕佳解決方案。 此款防暴半球攝像機采用具備 720
電視線清晰度的高性能 960H 1/3 英寸 CCD 感應器。 該感
應器、寬動態范圍引擎與高級圖像處理技術相結合，即便在
困難的光照條件下，也能打造出詳盡、色彩更加逼真的圖
像。 真正的日/夜兩用性能確保能在任何時間（無論白天還
是夜晚）拍攝出最佳品質的圖像。 攝像機安裝方便，操作簡
單，可為各種荷刻的場景條件提供最佳的解決方案。
系統概覽
模壓鋁質殼體、聚碳酸酯球型罩和強化襯板，使其可以承受
等效于 55 千克（120 磅）的作用力。 殼體中包含功能完備
的攝像機和內部變焦鏡頭。 攝像機符合 IP 66 和 NEMA 4X
類型防護標準，既防水又防塵，是室外應用場合的理想選
擇。 攝像機殼體能為各種應用場合提供額外的保護性能，例
如學校、銀行、監獄、停車場、零售店和商務大樓。
攝像機裝備齊全，安裝快速方便，隨時可以投入使用。 通過
使用專有的云臺裝置，安裝人員可以精確選擇所需的視場。
安裝選項多種多樣，其中包括表面安裝、4S（美國）、壁
裝、角裝和吊頂安裝。 精巧的造型，圓滑的設計，以及真正
的嵌入式安裝外形，使其能夠完美融入任何裝飾環境。
該攝像機購買后可立即使用。 攝像機中預先設定了六種不同
的操作模式。 請選擇適合您的特定應用的模式，以獲得最佳
的性能。
基本功能
在極端照明條件下呈現清晰的圖像細節
在極端照明條件下，場景中的最亮和最暗部分之間可能存在
極大的差別。 為在這些情況下生成清晰的圖像，攝像機中的
CCD 感應器生成兩幅圖像；第一幅圖像通過長曝光來解析
場景中最暗區域的細節，而另一幅通過短曝光來解析最亮區
域的細節。 攝像機中的高級圖像處理技術將這些“雙快門”圖
像結合在一起，把每種曝光的像素進行混合以生成最詳盡的
圖像。 卓越的寬動態范圍可以輕松應對所有照明條件，呈現
以前不能顯示的圖像細節。
日/夜模式
日/夜模式通過提升紅外線靈敏度來提供更佳的夜視能力。
通過感測光照強度或通過報警輸入，紅外線濾鏡可以自動從
彩色模式切換到黑白模式。 濾鏡也可通過以下方式進行手動
切換：報警輸入、攝像機菜單或 Bilinx 同軸電纜控制接口。
攝像機內部的鏡頭紅外線檢測器可以提高黑白模式的穩定
性，因?yàn)楫?dāng)IR 強度處于主導地位時，它可以防止轉換為彩
色模式。 此外，還會測量紅外對比度并用它來處理室外場景
中的反射紅外光。
易于安裝
鏡頭向?qū)椭脩粼诠馊ψ畲箝_度的情況下對準鏡頭焦距，
使攝像機在全天24 小時內保持最佳的聚焦?fàn)顟B(tài)。 無需使用
特殊的工具或?yàn)V鏡。
攝像機預設了六種獨立的操作模式，它們分別用于典型的應
用場合，但對于某些特殊的場合，允許用戶進行全面的編
程。 通過 Bilinx 或外部報警輸入，可以方便地在這些模式
之間切換。
攝像機擁有其他幾種簡化安裝的功能。
? 帶有視頻 BNC 和電源連接器的軟線。
? 內置的測試方式生成器可以生成信號來測試和查找電纜問
題。
? 多語言屏顯菜單 (OSD)。
? 高效的電源提高了最高操作溫度。
對于超過 1000 米（3000 英尺）的長距離同軸電纜連接，
使用電纜補償選項可以避免使用放大器。 這樣可以避免電纜
過長帶來的信號損耗造成的圖像品質下降問題。
Bilinx 通信技術
Bilinx 是一種雙向通信功能，嵌入在此攝像機的視頻信號
中。 安裝人員可以通過視頻電纜，從任何位置檢查狀態、更
改攝像機設置甚至更新固件。 Bilinx 縮短了服務和安裝時
間，允許用戶進行更加準確的設置和調節，并且提升了攝像
機的總體性能。 此外，Bilinx 還可使用標準視頻電纜來傳輸
報警和狀態消息，因此無需進行額外的安裝步驟便可提供優
異的性能。
理想的畫面效果
可以采用多種設置來對畫面效果進行微調，從而與您的安裝
環境吻合。 它們包括：
? 智能背光補償 – 自動和動態地對強背光進行補償
? 白色峰值抑制 – 減少亮區中的眩光
? 對比度和清晰度 – 增強明亮或朦朧場景中的細節
? 靈敏度提升 – 靈敏度以 10 倍系數顯著提升
? 默認快門 - 在自動曝光模式下，可提高移動性能
? 動態降噪 – 動態減少圖像中的噪點
隱私遮擋
十五個不同的隱私區域功能允許用戶遮蔽場景的特定部分。
用戶可以預先設定要遮擋的場景部分。
視頻移動探測
內置視頻移動探測器允許用戶選擇四個可編程的區域，每個
區域可以分別設置不同的靈敏度閾值。 當探測到移動時，系
統會在視頻監視器上顯示報警，關閉輸出繼電器，或者通過
Bilinx 傳輸報警信息。
鏡頭選件
使用此款半球攝像機，場景監控和美觀可兼而得之。 該攝像
機提供最廣泛的鏡頭選擇。 選擇 2.8 至 10.5 毫米之間的鏡
頭可以監視寬廣的區域，選擇 9 至 22 毫米 VF 鏡頭可以監
視標準區域，或選擇 18 至 50 毫米鏡頭可以監視長距離的
范圍。
典型應用
? 玻璃門廳/大堂
? 倉庫和裝貨區
? 監獄和勞教機構
? 機場場所，包括：
– 行李提取區
– 燃料和設備存儲
? 體育場
證書與認可
電磁兼容性
輻射EN 55022 B 類，F(xiàn)CC 第 15 部分 B 類，
EN61000-3-2，EN61000-3-3，
EN50121-4
抗擾EN 50130-4，EN 50121-4
振動IEC 60068-2-6
安全
EN60950-1，UL60950-1（第 2 版），CSA C22.2 No. 60950-1-07
（第 2 版）
地區認證
歐洲CE
美國UL
FCC
加拿大CSA
安裝/配置
FLEXIDOME 5000 機型概覽
機型標準鏡頭
VDN-5085-V311 PAL 2.8 至 10.5 毫米 F1.2
VDN-5085-V321 NTSC 2.8 至 10.5 毫米 F1.2
VDN-5085-V911 PAL 9 至 22 毫米 F1.4
VDN-5085-V921 NTSC 9 至 22 毫米 F1.4
VDN-5085-VA11 PAL 18 至 50 毫米 F1.5
VDN-5085-VA21 NTSC 18 至 50 毫米 F1.5
嵌入式安裝
158
6.22
39.5
1.56
85
3.35
95
3.7
尺寸（單位：毫米[英寸]）
